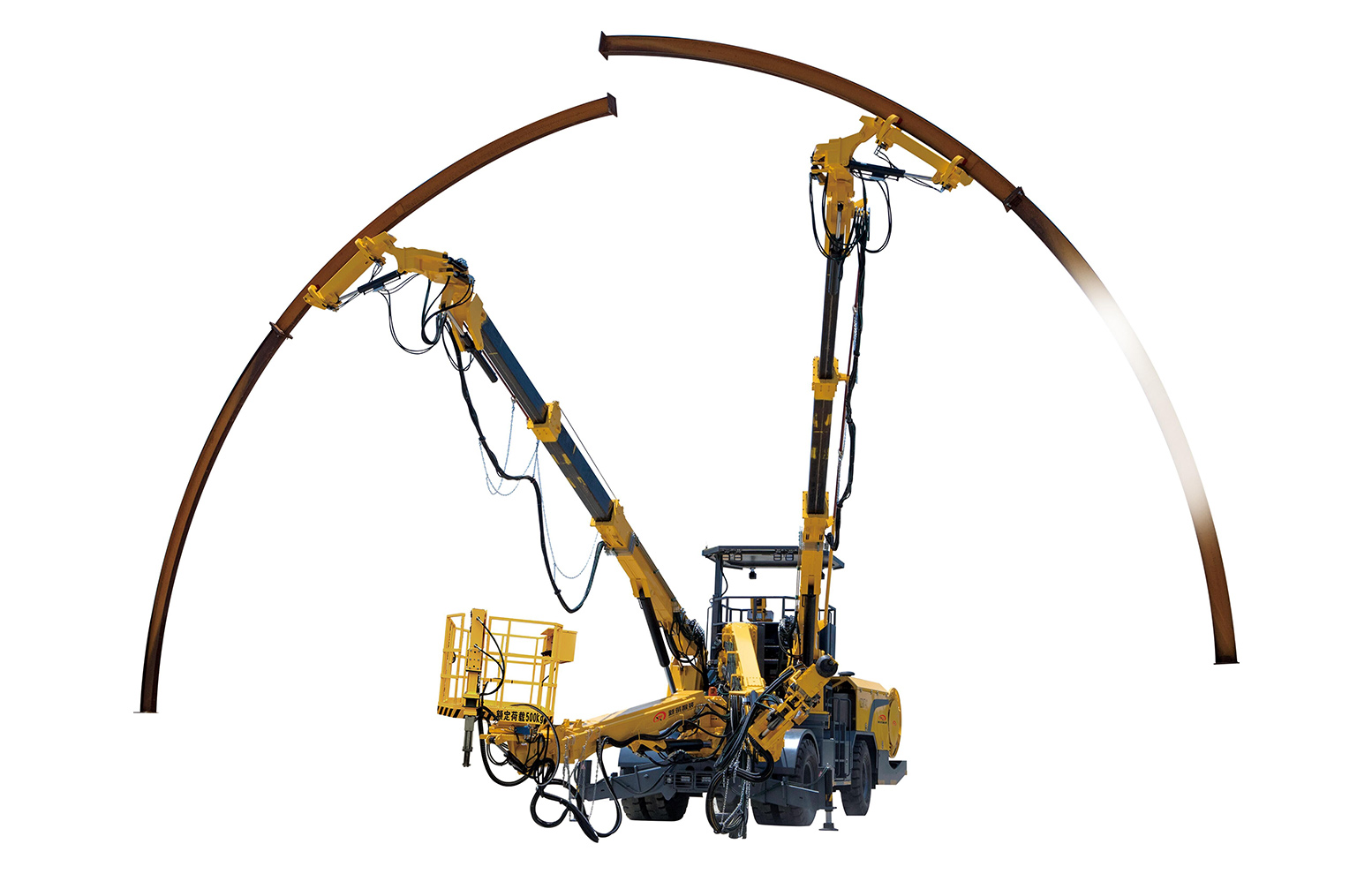

整機結構：

（1）整機配置四根作業臂，一根專用鑿岩工作臂，兩根拱架安裝臂，一根工作平台臂，四臂獨立控製，可單獨或平行作業，滿足單洞單雙線隧道工作幅域全覆蓋；

（2）專用工程底盤，左右拱架臂回轉結構，鑿岩臂與工作平台臂擺動結構，國內唯一采用結構；

（3）可選配注漿係統，實現安裝拱架、鑽進錨杆孔、注漿等多工序集中作業，隧道施工作業多功能性，設備使用價值高；

（4）整機配置雙動力係統，可保證隧道內施工安全可靠性。

整機外觀：

（1）專注工業性設計：麻花传媒MV在线观看智裝設備傳統外觀特點，主色調以工程黃+中灰色為主，整體外觀效果美觀大方和諧；

（2）采用高品質油漆，保證外觀新穎持久性；

鑿岩工作臂：

（1）鑿岩工作臂配置知名品牌大功率鑿岩機與專業定製高強度鋁合金推進梁；

（2）臂架操作靈活，作業定位精準，臂架工作可貼近拱頂或掌子麵鑽孔施工；

拱架安裝臂：

（1）左右拱架安裝臂配置大回轉機構，自由度高，拱架臂可近地麵夾取拱架，拱架空中姿態調整和對接靈活精準；

（2）拱架安裝完畢後可輕鬆加裝附加作業吊籃，增加設備安裝錨杆、裝藥、掛錨網、焊連接筋等作業平台，提高設備作業效率；

工作平台臂：

（1）固定獨立的工作平台，帶回轉機構，帶獨立操控盒，作業平台可容兩人輕鬆作業；

（2）可獨立加裝拱架機械手，滿足特定工法需求作業；

設備作業效率：

（1）安裝拱架：在滿足對應工法條件下，平均每台班每道拱架安裝時間不超過20分鍾，設備施工每台班僅需4至6人（含2名操作手）；

（2）錨杆孔鑽進：大功率鑿岩機，一次鑽進最大深度可達4600mm，鑽進快速；適合鑽進孔徑φ43～φ115mm；

整機運輸、行駛適應性：

（1）整機運輸尺寸（長x寬x高）15700×2970×3300,滿足整體遠距離運輸；

（2）專用隧道工程機械底盤，350mm高離地間隙設計，通過性好；

（3）可滿足隧道施工路麵工況，最高自行走速度可達17km/h,可快捷短距離自行走轉場。
